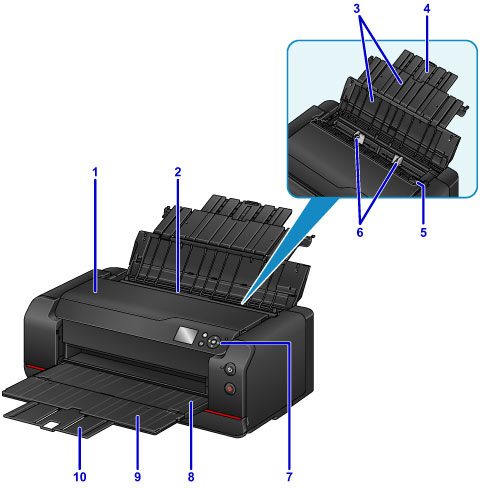

Вид спереди
- (1) верхняя крышка
- Откройте при удалении бумаги, замятой внутри принтера.
- (2) верхнее устройство подачи
-
Два или более листов бумаги одного типа и размера можно загрузить одновременно и автоматически подавать на печать по одному листку.
- (3) упор для бумаги
- Откройте устройство для загрузки бумаги в верхнее устройство подачи.
- (4) дополнительный упор для бумаги
- Выдвигается для загрузки бумаги в верхнее устройство подачи.
- (5) крышка отверстия для подачи
-
Защищает отверстие для подачи от попадания посторонних предметов.
Откройте ее, чтобы сдвинуть направляющие бумаги, и закройте до начала печати.
- (6) направляющие бумаги
- Совместите с обеими сторонами стопки бумаги.
- (7) панель управления
-
Используйте для изменения параметров принтера или управления им.
- (8) лоток приема бумаги
- Выводится бумага после печати. Откройте до начала печати.
- (9) дополнительный лоток приема бумаги
- Открывается для поддержки выходящей бумаги.
- (10) упор для выходящей бумаги
- Выдвигается для поддержки выходящей бумаги.
- (11) индикатор ПИТАНИЕ (POWER)
- Мигает, а затем загорается, когда включено питание.
- (12) кнопка ВКЛ (ON)
-
Отключает питание устройства.
- (13) кнопка Стоп (Stop)
- Отменяет выполняемое задание печати.
- (14) ограничитель подачи чернил
- Если ограничитель подачи чернил в нижней части принтера выступает вперед, отображается сообщение об ошибке и принтер перестает работать. Следя за ограничителем подачи чернил, установите принтер на ровной поверхности.
- (15) крышка контейнера
- Откройте при замене чернильных контейнеров.
Примечание.
- Для получения дополнительной информации о замене чернильных контейнеров см. раздел Замена чернил.
